Антикоррозийный материал МК-101

Антикоррозионный материал МК-101 является композицией полимерных смол (полиэфирной, винилэфирной) и ряда специальных органических и неорганических добавок. Материал МК-101 представляет собой двухкомпонентную систему, состоящую из основы и катализатора. Материал предназначен для защиты от коррозии металлических и бетонных поверхностей эксплуатируемых в агрессивной среде, в атмосферных условиях и условиях повышенной влажности.

На основе материала МК-101 компания Merlan производит ряд специализированных материалов предназначенных для защиты металлических и бетонных поверхностей, гидроизоляционной защиты и устройства наливных полов.

Отличительными особенностями материала МК-101 и его модификаций являются:

высокая адгезия к металлическим и бетонным поверхностям,
высокая химическая стойкость,
высокая ремонтопригодность,
высокая износостойкость и долговечность,
устойчивость к механическим нагрузкам,
термостойкость (на основе МК-101 возможно производство материалов пригодных для использования в температурных пределах от – 60°С до +130°С).

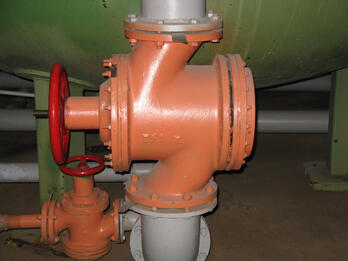

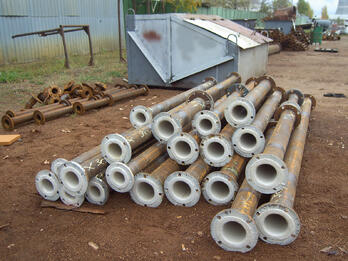

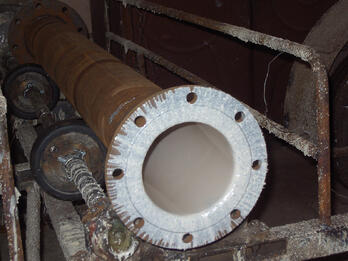

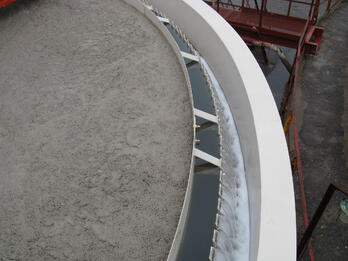

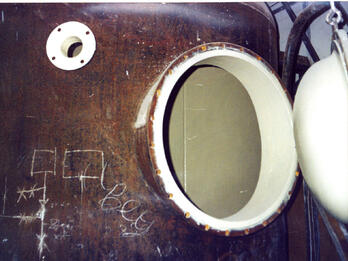

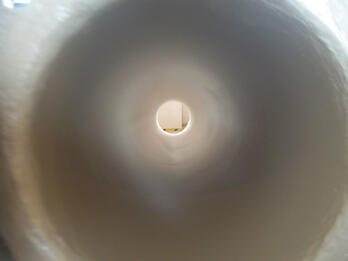

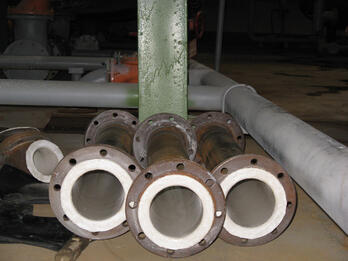

Материал МК-101 рекомендуется применять для защиты внутренних поверхностей трубопроводов, емкостей, насосов, фильтров для хранения и перекачки растворов серной и соляной кислот, растворов солей, нефтепродуктов и некоторых растворителей. Его можно использовать для восстановления подвергшегося коррозии и изношенного оборудования.

Физические и химические свойства материала «МК-101»

№	Наименование показателя	Характеристика и норма	Метод испытания
1.	Массовая доля нелетучих веществ, % не более	20	ГОСТ 17537-72
2.	Жизнеспособность при температуре (20±2) °С после смешивания компонентов мин., не менее 1%	40	ГОСТ 27271-2014
3.	Цвет и внешний вид покрытия после высыхания	Светло-серое полуглянцевое
4.	Методы нанесения на поверхность	Шпатель, кисть, валик
5.	Адгезия покрытия к: бетону МПа, не менее	6,07	ГОСТ 28574-2014
6.	Время высыхания до степени 3 при температуре (20±0,5)°С, ч.	4
7.	Твердость покрытия по маятниковому прибору типа ТМЛ (маятник А), отн.ед., не менее	0,38
8.	Адгезия покрытия к металлу	1	ГОСТ 15140-78
9.	Стойкость покрытия к воздействию химических сред при (20±2)°С, в течение 912 ч, 10%-го раствора H2SO4 (серная кислота) 30%-го раствора HCl (соляная кислота) 10%-го раствора HNO3 (азотная кислота) 10%-го раствора NaOH 10%-го раствора NaCl Бензин Индустриальное масло	Пузыри, вздутия, отслоения, шелушение покрытия отсутствуют. Состояние покрытия без изменения	ГОСТ 9.403-80
