Антикоррозийный материал AKS-PS

Антикоррозионный материал AKS-PS представляет собой модифицированное полимерно-силикатное покрытие на основе изоцианатов, предназначенное для защиты от коррозии металлических и бетонных (минеральных) поверхностей, эксплуатируемых в агрессивных средах, а также в атмосферных условиях, условиях повышенной влажности и подводных условиях.

На основе материала AKS-PS компания Merlan производит ряд специализированных материалов, предназначенных для защиты металлических и бетонных поверхностей, а также гидроизоляционной защиты.

Отличительными особенностями материала AKS-PS и его модификаций являются:

Устойчивость к действию агрессивных сред в диапазоне рН от 0 до 14;
Экологическая безопасность и нетоксичность;
Отсутствие запаха;
Высокая адгезия к минеральным и стальным основаниям;
Устойчивость к механическим нагрузкам;
Высокая ударная прочность;
Отсутствие конденсата влаги под покрытием;
Экономичность (за счет однослойного покрытия).

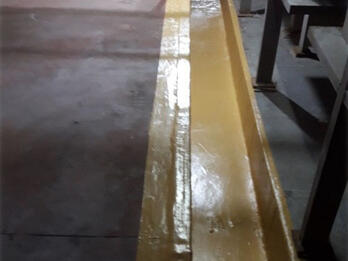

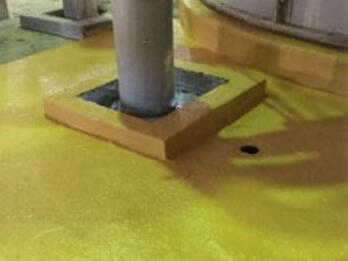

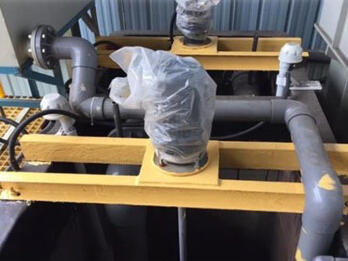

Материал рекомендуется применять для защиты внутренних и наружных поверхностей трубопроводов, емкостей, насосов, фильтров для хранения и перекачки растворов кислот, щелочей и солей; нефтепродуктов и некоторых растворителей.

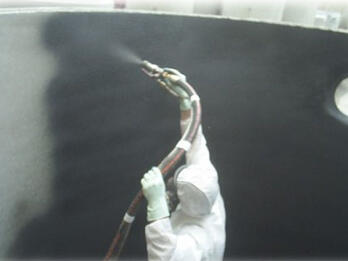

Расход материала для получения покрытия толщиной 500 мкм составляет около 0,6 л на 1 квадратный метр (при нанесении на металл) или около 1 кг на 1 квадратный метр (при нанесении на бетон).

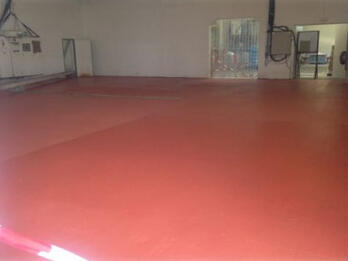

Физические и химические свойства материала «AKS-PS»

№	Наименование показателя	Характеристика и норма	Метод контроля
1.	Цвет и внешний вид покрытия	Красная полуглянцевая поверхность	СТБ 1466-2004
2.	Время высыхания до степени 3 при температуре (20±2)°С, ч, не более	4	ГОСТ 19007-73
3.	Плотность смеси при температуре (20,0±0,5) °С, г/см 3	1,2	ГОСТ 31992.1-2012
4.	Условная вязкость при температуре (20,0±0,5) °С по вискозиметру типа ВЗ-246 (диаметр сопла 4 мм), с	180	ГОСТ 8420 -74
5.	Адгезия покрытия к: металлу, балл, не более бетону, МПа, не менее	1 3,2	ГОСТ 15140-78 ГОСТ 28574-2014
6.	Жизнеспособность после введения отверждающего компонента, мин., при температуре (20±2) °С, не менее	30	ГОСТ 27271-2014
7.	Эластичность при изгибе	29-32 мм	ГОСТ 6806-73
8.	Сопротивление сжатию	25 МПа	ГОСТ 17245-79
9.	Стойкость покрытия в течение 30 суток к действию химических сред а) по изменению внешнего вида (обобщенная оценка внешнего вида покрытия по изменению декоративных и защитных свойств), балл, не более: бензин индустриальное масло 70%-ный раствор серной кислоты 37%-ный раствор соляной кислоты 90%-ный раствор хлорида натрия 35%-ный раствор азотной кислоты 40%-ный раствор щелочи (NaOH/KOH)	АД1, АЗ1 АД1, АЗ1 АД1, АЗ1 АД1, АЗ1 АД1, АЗ1 АД1, АЗ1 АД1, АЗ1	ГОСТ 12020-72 ГОСТ 9.403-80 метод А ГОСТ 9.407-2015 ГОСТ 15140-78
10.	Теплостойкость	150 °С (Недолгое время работает при температуре до 200 °С)	ГОСТ 21064-75
11.	Водопоглощение за 24 часа, %, не более	0,1	ГОСТ 26589
